红宝石1号升级版电鱼机 大功率捕鱼器 大型电鱼机 船用电鱼机
价格:
5800.00
6800.0
销量:6181
编号: 3658
类型: 大型电鱼机
规格: 680x560x320
颜色: 红色
品牌: 美帝船用电鱼机
购买数量:
产品保证
正品保证
快速发货
产品详情

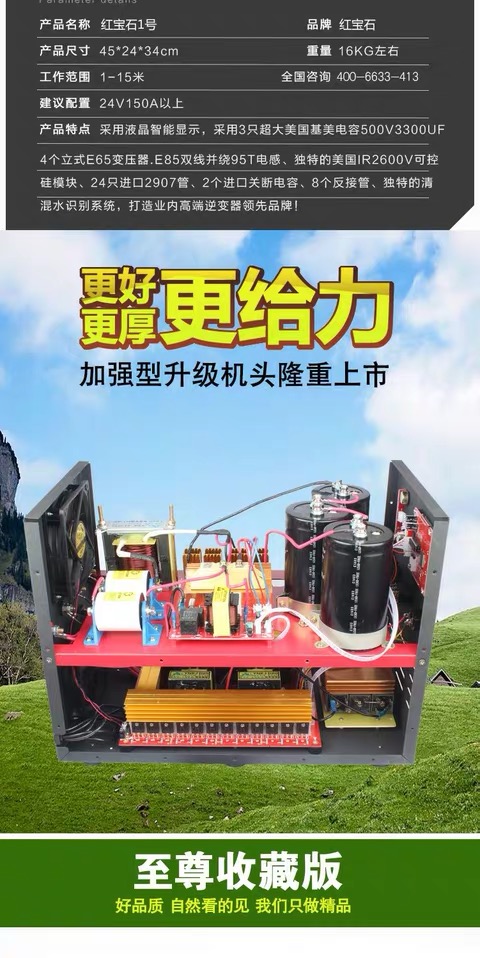

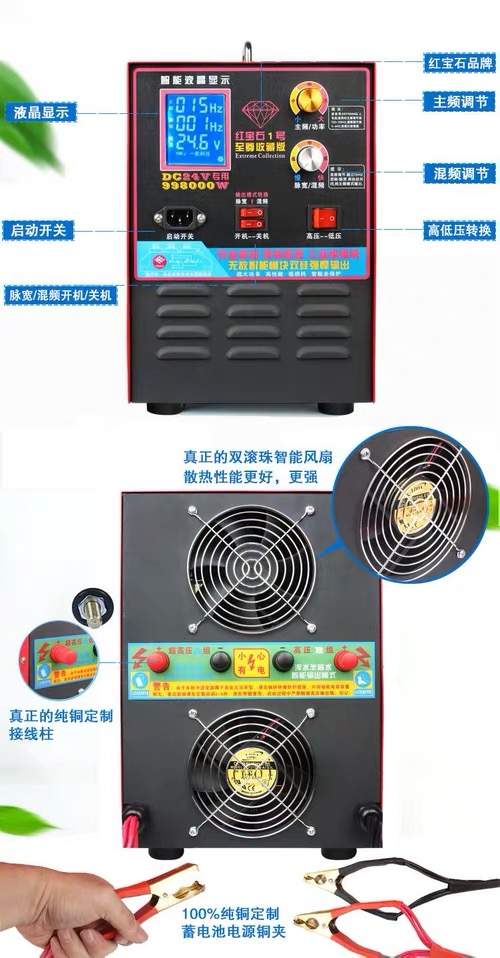

红宝石1号升级版,大功率逆变器机头,24v清水混水半咸水逆变器机头采用3个日本尼吉康公司超大500V3300UF储能电容、4个立式EE55磁芯变压器、EE85双线并绕95T纯铜电感重达1kg、24个进口美国IRFP2907大场管、2个美国进口超大关断电容、行业独创,清水/浑水/半咸水智能识别系统模块双后级输出,瞬间秒杀4条1000W太阳灯,铸造船机王者堪称霸道!!

如果客服不在线,请拨打24小时服务热线17708272670   QQ 2468838855

电鱼机的逆变驱动IC主要有两种:一种是TL494,另一种是SG3525。这两种IC在逆变类设备中得到了广泛的应用,下面我们就对SG3525的详细功能进行说明。

SG3525是电流控制型PWM控制器,所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较,从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。由于结构上有电压环和电流环双环系统,因此,无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高,是目前比较理想的新型控制器。

SG3525是一种性能优良、功能齐全和通用性强的单片集成控制芯片,它简单可靠及使用方便灵活,输出驱动为推拉输出形式,增加了驱动能力;内部含有欠压锁定电路、软启动控制电路、PWM锁存器,有过流保护功能,频率可调,同时能限制最大占空比。


1.Inv.input(引脚1):误差放大器反向输入端。在闭环系统中,该引脚接反馈信号。在开环系统中,该端与补偿信号输入端(引脚9)相连,可构成跟随器。

2.Noninv.input(引脚2):误差放大器同向输入端。在闭环系统和开环系统中,该端接给定信号。根据需要,在该端与补偿信号输入端(引脚9)之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型的调节器。

3.Sync(引脚3):振荡器外接同步信号输入端。该端接外部同步脉冲信号可实现与外电路同步。

4.OSC.Output(引脚4):振荡器输出端。

5.CT(引脚5):振荡器定时电容接入端。

6.RT(引脚6):振荡器定时电阻接入端。

7.Discharge(引脚7):振荡器放电端。该端与引脚5之间外接一只放电电阻,构成放电回路。

8.Soft-Start(引脚8):软启动电容接入端。该端通常接一只5的软启动电容。

9.Compensation(引脚9):PWM比较器补偿信号输入端。在该端与引脚2之间接入不同类型的反馈网络,可以构成比例、比例积分和积分等类型调节器。

10.Shutdown(引脚10):外部关断信号输入端。该端接高电平时控制器输出被禁止。该端可与保护电路相连,以实现故障保护。


SG3525内置了5.1V精密基准电源,微调至1.0%,在误差放大器共模输入电压范围内,无须外接分压电组。SG3525还增加了同步功能,可以工作在主从模式,也可以与外部系统时钟信号同步,为设计提供了极大的灵活性。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。由于SG3525内部集成了软启动电路,因此只需要一个外接定时电容。

SG3525的软启动接入端(引脚8)上通常接一个5的软启动电容。上电过程中,由于电容两端的电压不能突变,因此与软启动电容接入端相连的PWM比较器反向输入端处于低电平,PWM比较器输出高电平。此时,PWM琐存器的输出也为高电平,该高电平通过两个或非门加到输出晶体管上,使之无法导通。只有软启动电容充电至其上的电压使引脚8处于高电平时,SG3525才开始工作。由于实际中,基准电压通常是接在误差放大器的同相输入端上,而输出电压的采样电压则加在误差放大器的反相输入端上。当输出电压因输入电压的升高或负载的变化而升高时,误差放大器的输出将减小,这将导致PWM比较器输出为正的时间变长,PWM琐存器输出高电平的时间也变长,因此输出晶体管的导通时间将最终变短,从而使输出电压回落到额定值,实现了稳态。反之亦然。

外接关断信号对输出级和软启动电路都起作用。当Shutdown(引脚10)上的信号为高电平时,PWM琐存器将立即动作,禁止SG3525的输出,同时,软启动电容将开始放电。如果该高电平持续,软启动电容将充分放电,直到关断信号结束,才重新进入软启动过程。注意,Shutdown引脚不能悬空,应通过接地电阻可靠接地,以防止外部干扰信号耦合而影响SG3525的正常工作。

欠电压锁定功能同样作用于输出级和软启动电路。如果输入电压过低,在SG3525的输出被关断同时,软启动电容将开始放电。
