美帝单硅捕鱼机说明捕鱼器调整频率的方法
2017-03-18 12:10来源:美帝电器作者:美帝电鱼机网址:http://www.dianyujt.com/浏览数:721

欢迎您购买本厂出品的单硅捕鱼机,本机有别于市场上的同类型机器,核心元件均采用原装进口件,其余为国产正品,由资深工程师sangjuen精心设计,各项参数设计合理,性能优越,效果不同凡响,安装调试正常后,其最大亮点是:高压输出端无论空载还是满载,任意短路不坏,实属“15年不坏高端精品系列。

需要测试的参数如下:

1,前级静态参数1:空载电流在0.4A-0.5A左右,如果没有带过流保护的可调电源,可用12V蓄电池测试,方法是在12V正级端串12W1Ω的电阻,测得电阻上的电压为0.4V-0.45V为合格。

2,测量两只高压电解电容的总电压为参数2:空载高压700V左右,(测试时,电瓶电压为12.5V左右)。,

3,测试参数3:保护电路正常

4,空载参数正常,确定所有元件、焊接无误后,在输出端接上一只220V 200W-1000W灯泡/灯管,通电开机,灯泡会亮,表示机器已经基本正常。调节电位器,灯泡应从慢闪到快闪之间变化。如果有钳形表或电流表,测得参数4:工作电流(灯泡最亮时)应在55A左右。(电瓶电压、负载大小,都会影响电流。)

以上不正常之处,请仔细检元件错误以及焊接工艺,直到参数正常达标为止。

最后总装:装外壳前建议先放电。

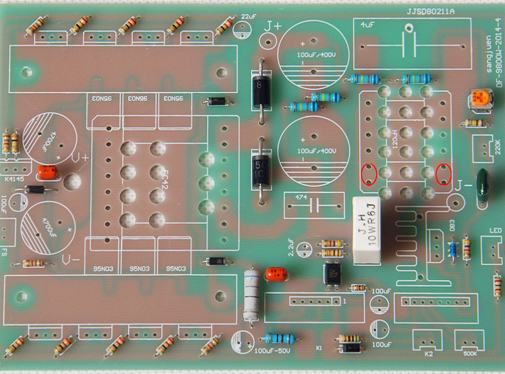

附1:装配图

插件注意1:注意光耦817方向不要插错。

插件注意2:注意HER1072W15V稳压管区别,不要插错。

插件注意3:红圈处是电感脚位示意图,千万注意电感不要插反了,虽然99%的朋友插反都没烧机,但也许有时会出现意外。

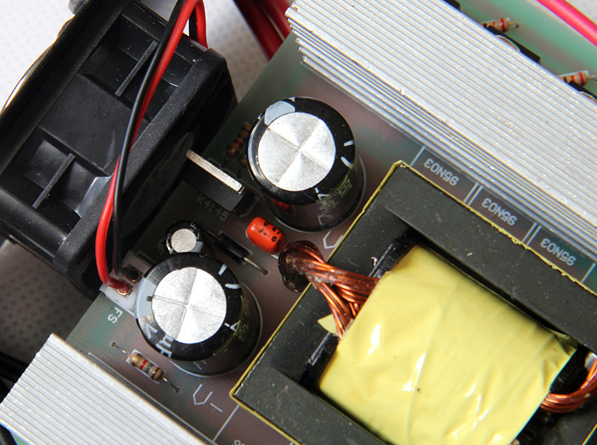

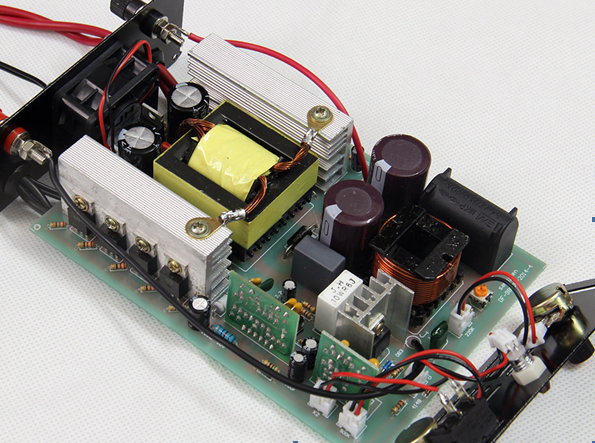

附2:多角度成品整机图

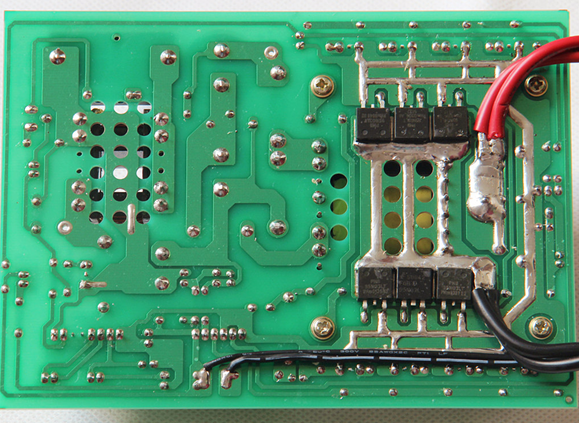

上图共焊5条线,两股黑的那条是手动开关线,较粗的那四根是电瓶线,红为正,黑为负。

附3:捕鱼器整频率的方法

110K电阻旁边有个50K可调电阻,是调整电流和频率的,频率提高,电流也会增加。

如果跑鱼或感觉力不够,可以提高频率试下。

但注意输入电流不要调太大(下水电流不超过60A),以免机器承受不了。

附4:驱动板上的指示灯

驱动板上的指示灯,在机器保护状态下才会亮。比如短路保护、落水保护等。

如果是正常带灯试机,保护的话,请检查装配、焊接有无问题。

附5:装机不正常的情况

其实,90%装好之后不正常工作的,都是因为插错件、焊接不当、电路板短路等原因,通电前如果有元件插错,那通电后90%有元件损坏,请仔细检查测量。

1.     首先对照装配图,确认插件无误。测量空载电压、空载电流是否正常?

如果没按步骤进行,全部装完机器之后也可以测量这两个参数的。

2.     把每个焊点再焊下,注意变压器、电感多焊下,因为有绝缘漆。

3.     反接管每一只都上好锡,不要背面不上锡。

4.     可控硅紧贴散热片,用螺丝固定好,勿加硅胶、垫片等物。

5.     注意元件是否插错,重点检查驱动板、光耦、电感等有无插反。

6.     PCB板保持清洁,该上锡的地方才上锡。尤其注意松香、锡膏等不要涂满整个PCB板,如果你有大量用松香、锡膏的习惯,建议通电前先用天那水把板背面洗干净,板正面用吹风机全方位吹吹。因为松香、锡膏的大量使用,很可能让电路板短路,容易造成元件损坏。

7.     如果是装好机器后调节电位器无效,大多是因为电位器线没焊好、电位器损坏。测试方法是,直接取掉电位器,把板上电位器连接部分短路,带灯泡开机,如果灯泡是最亮的状态,说明机器没问题,原因在电位器上。

8.     如果机器装好后,空载开机指示灯亮,但测量两只高压电容为0V,是前级有问题,重点检查驱动板和15V稳压管处。

如果以上几点没能解决您的问题,请再仔细检查,找找原因,或电话咨询黄工。


正常情况:

接电瓶,空载按开关,工作指示灯亮,风扇转。

带负载按开关,工作指示灯亮且机器发出哒哒声。

PS

开机是指接电瓶,按开关;

空载即输出端不接任何东西,不带灯泡、不下水,的情况下开机;

带负载 即输出端有东西,载,可以是灯泡,可以是水。

电位器 是指机器外面的旋钮调节。
